Remplacement et modification d’un réseau de refoulement DN800 – Lavoir

Dans le cadre de cette intervention, les équipes JV T&C sont intervenues pour la modification et le remplacement de plusieurs éléments d’un réseau de refoulement industriel DN800.

Prestations réalisées

• La préparation du chantier avec l’accueil des équipes, le balisage et la sécurisation de la zone d’intervention.

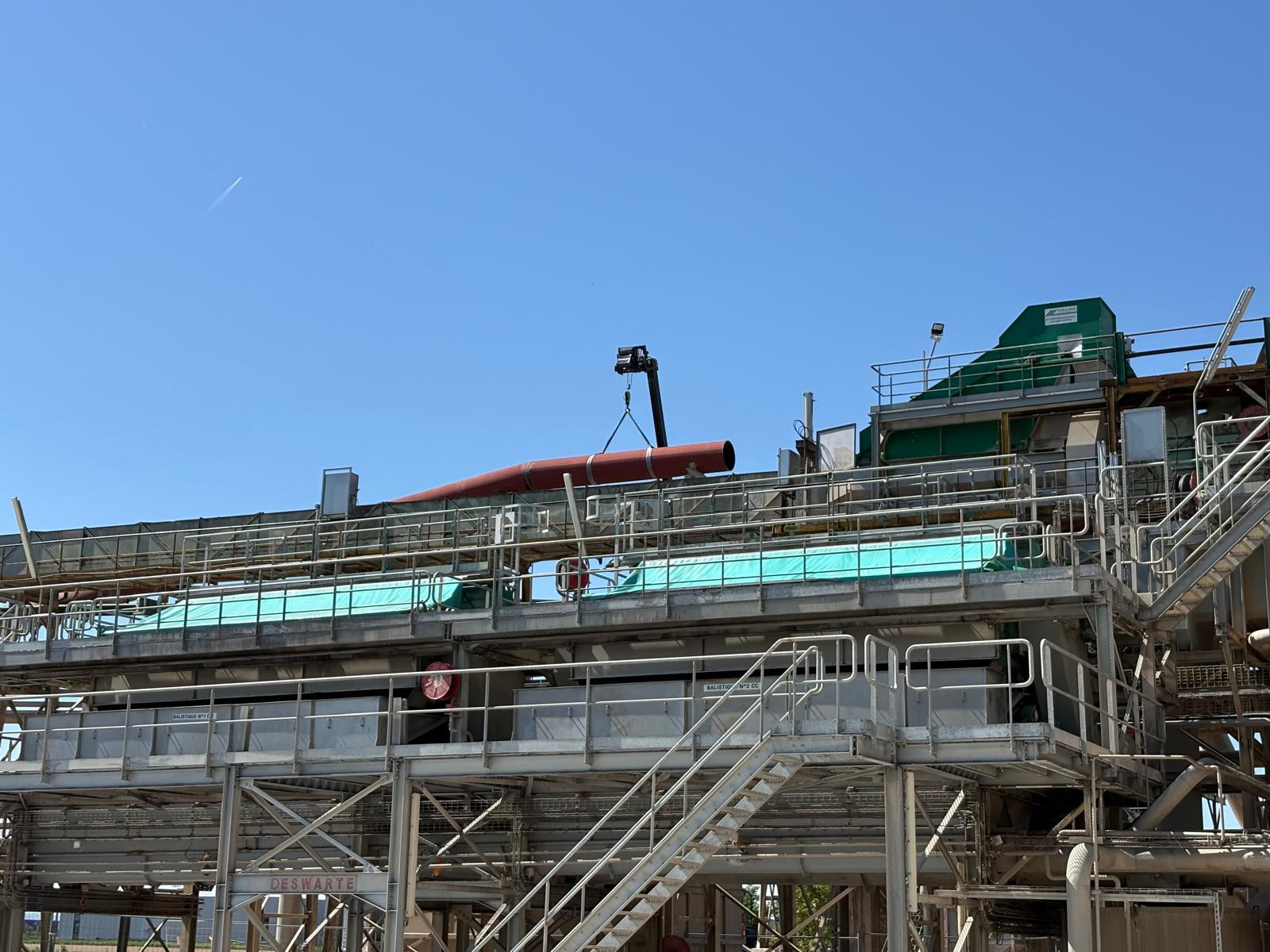

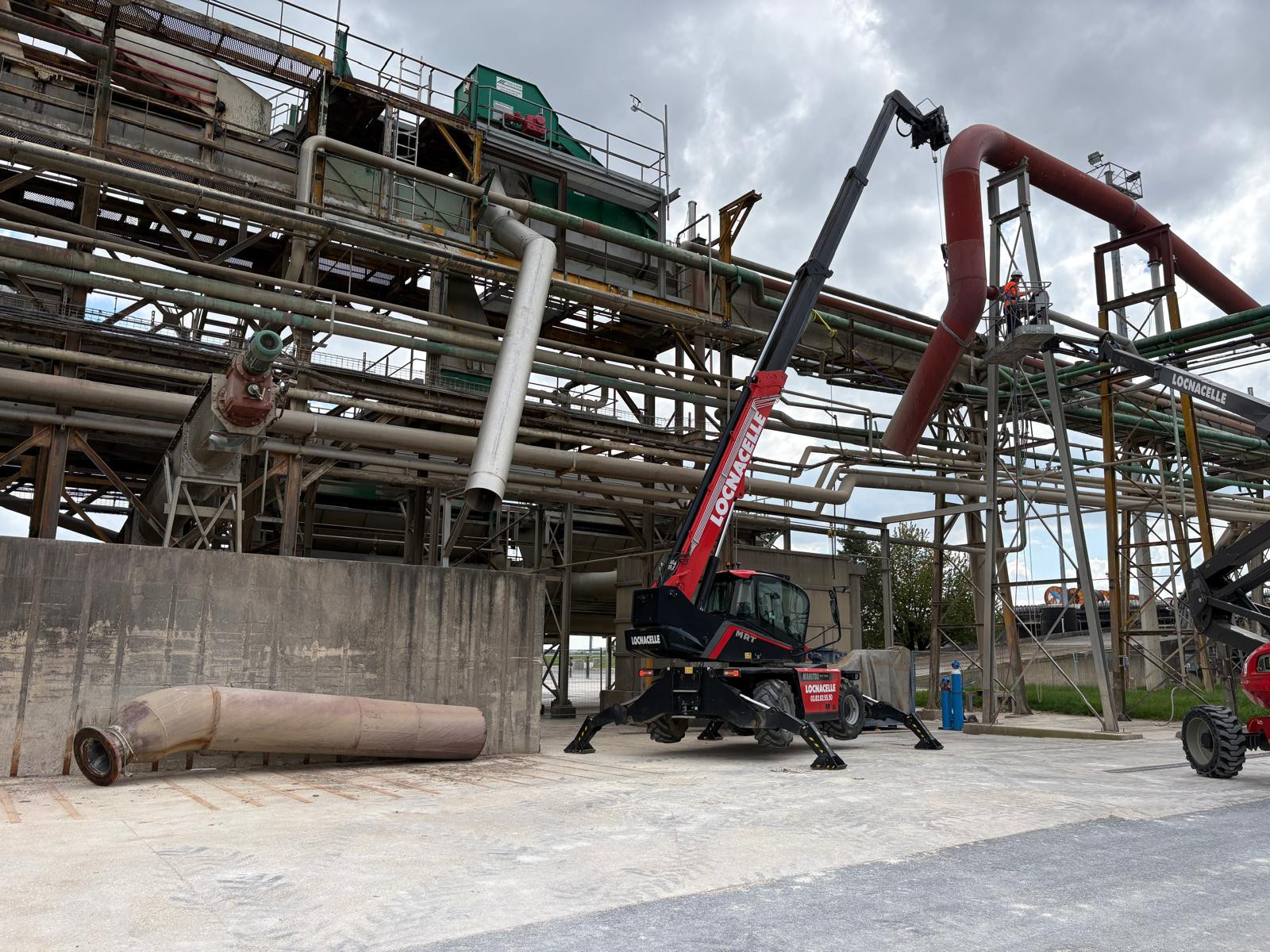

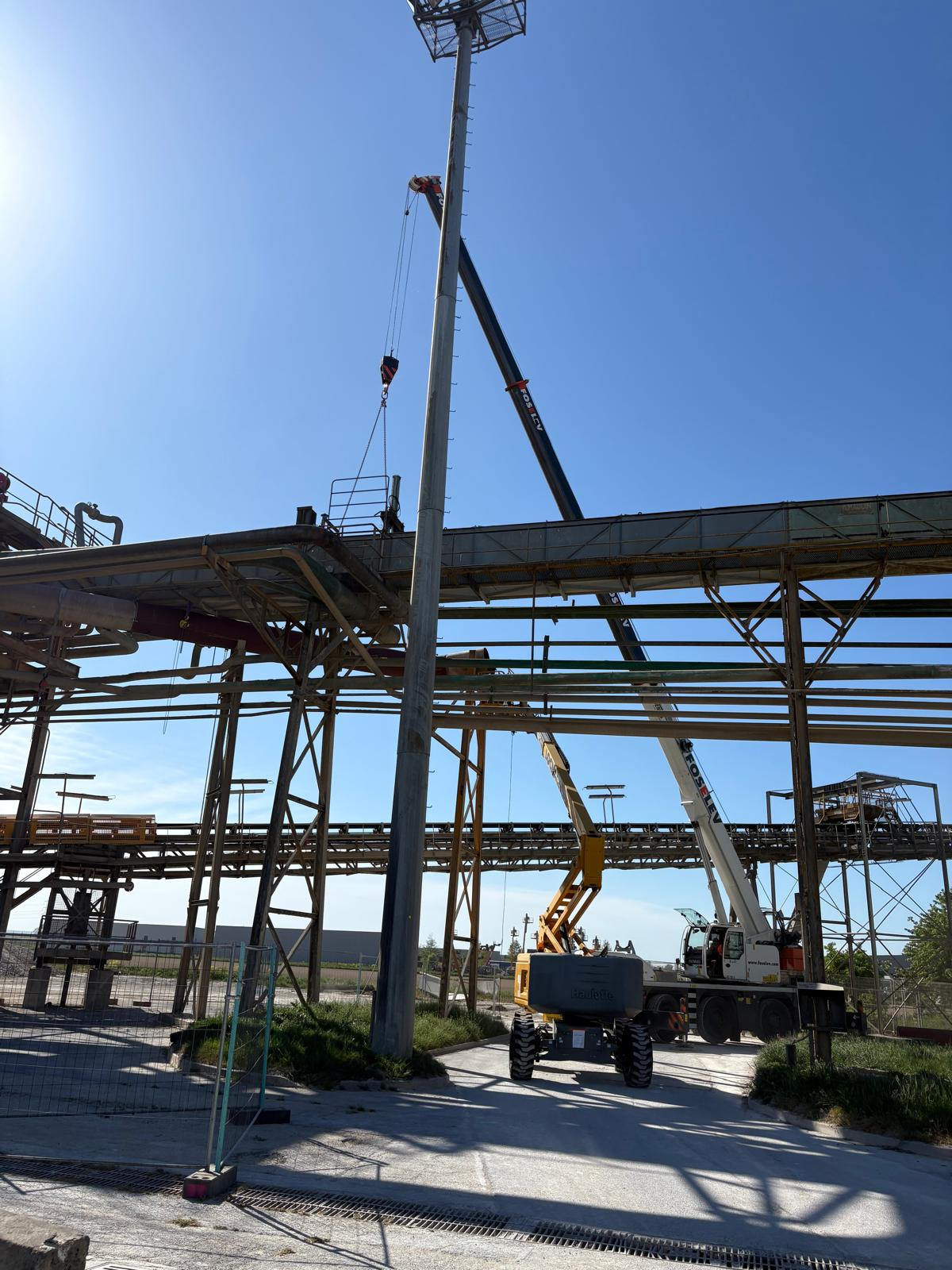

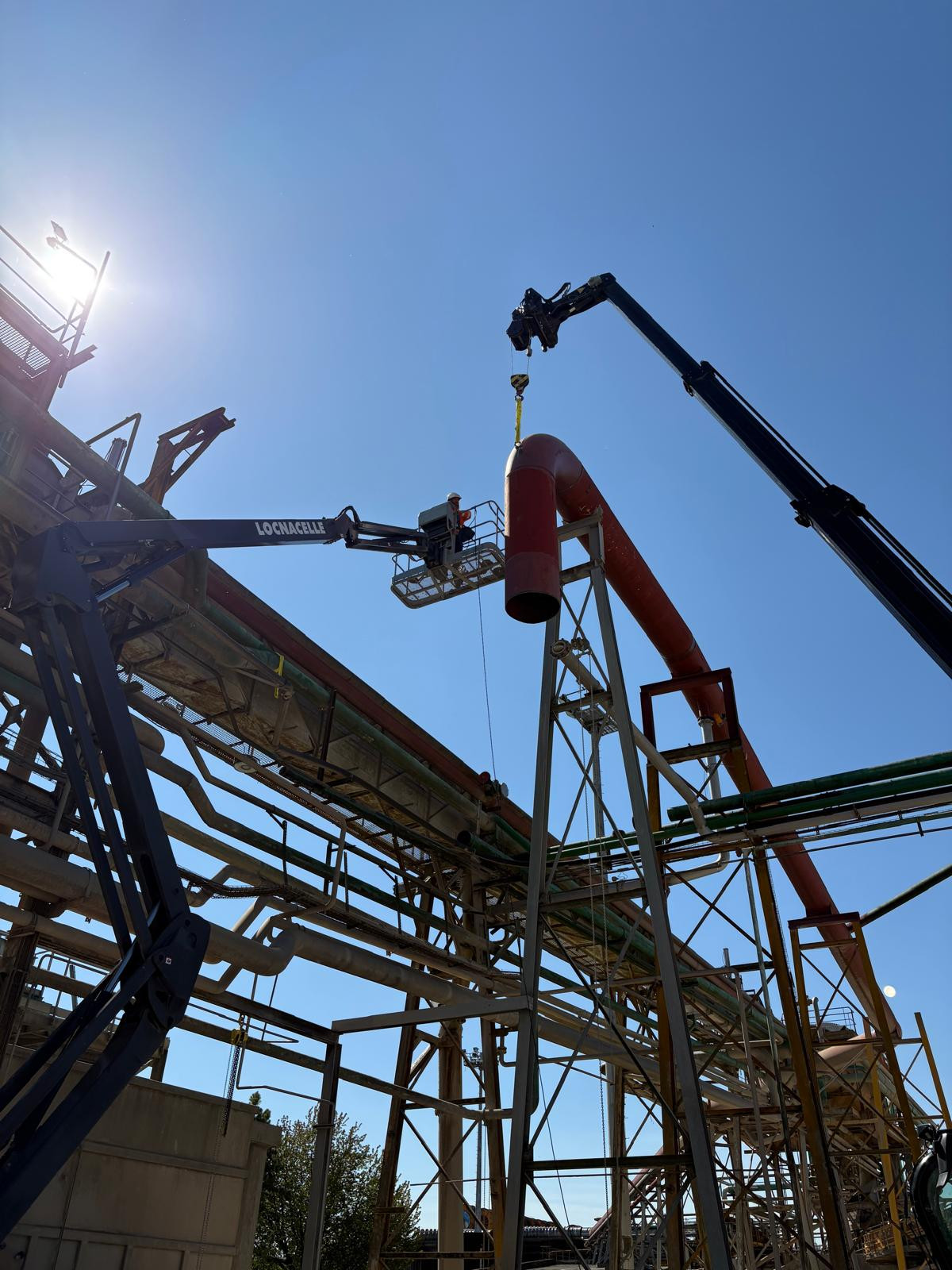

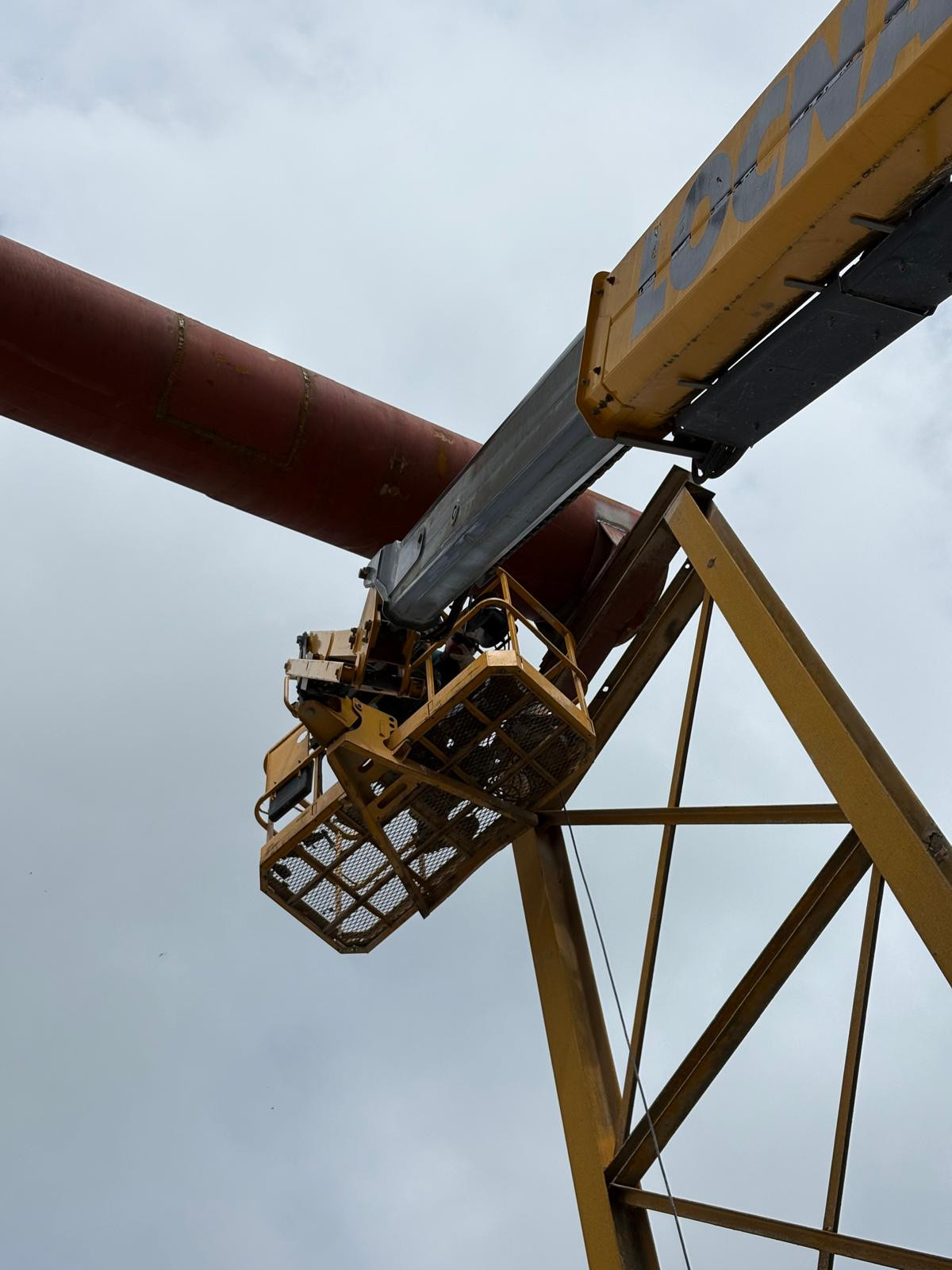

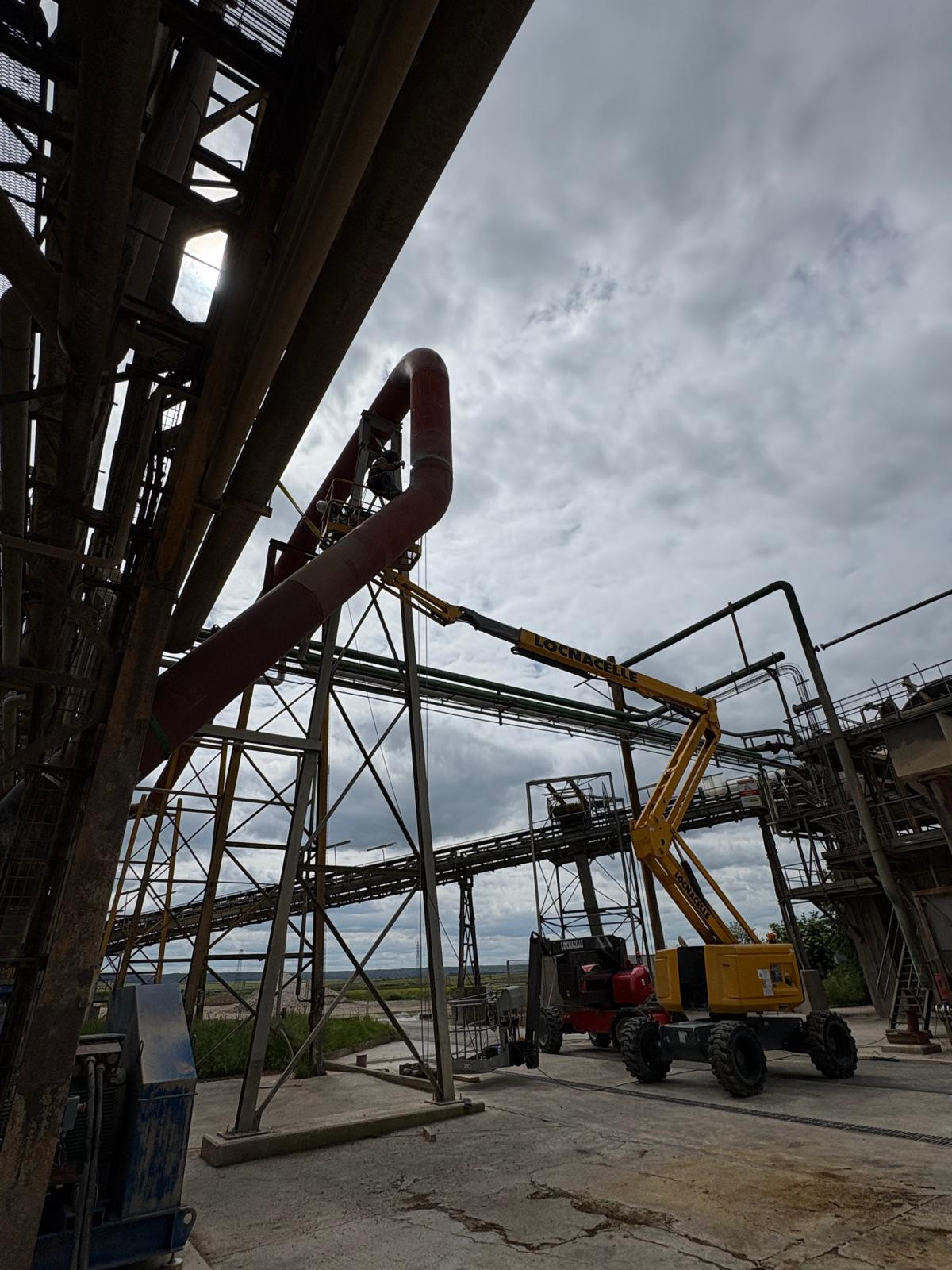

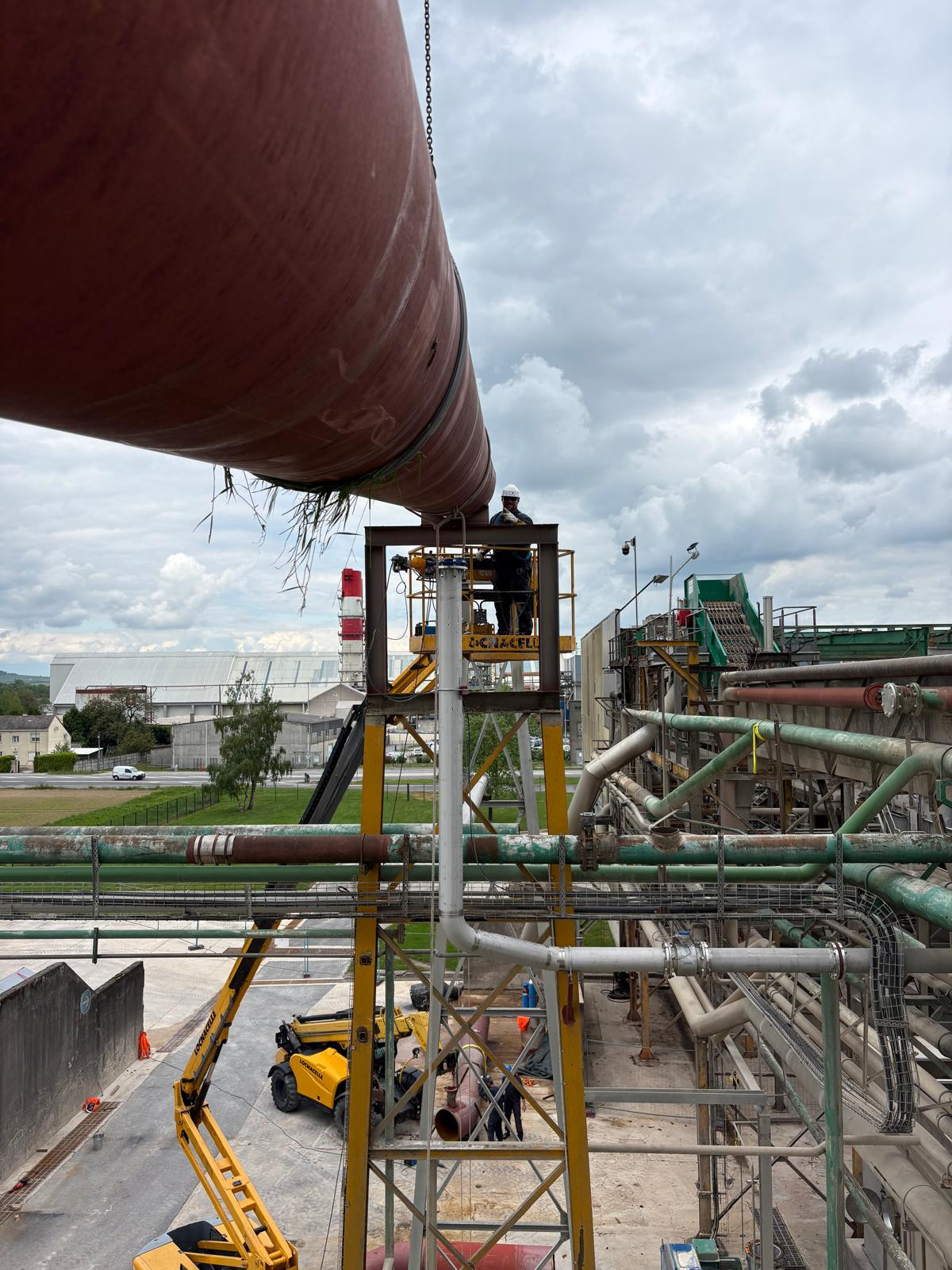

• La mise en place des moyens de levage et d’accès nécessaires à la réalisation des travaux (nacelle, télescopique, grue).

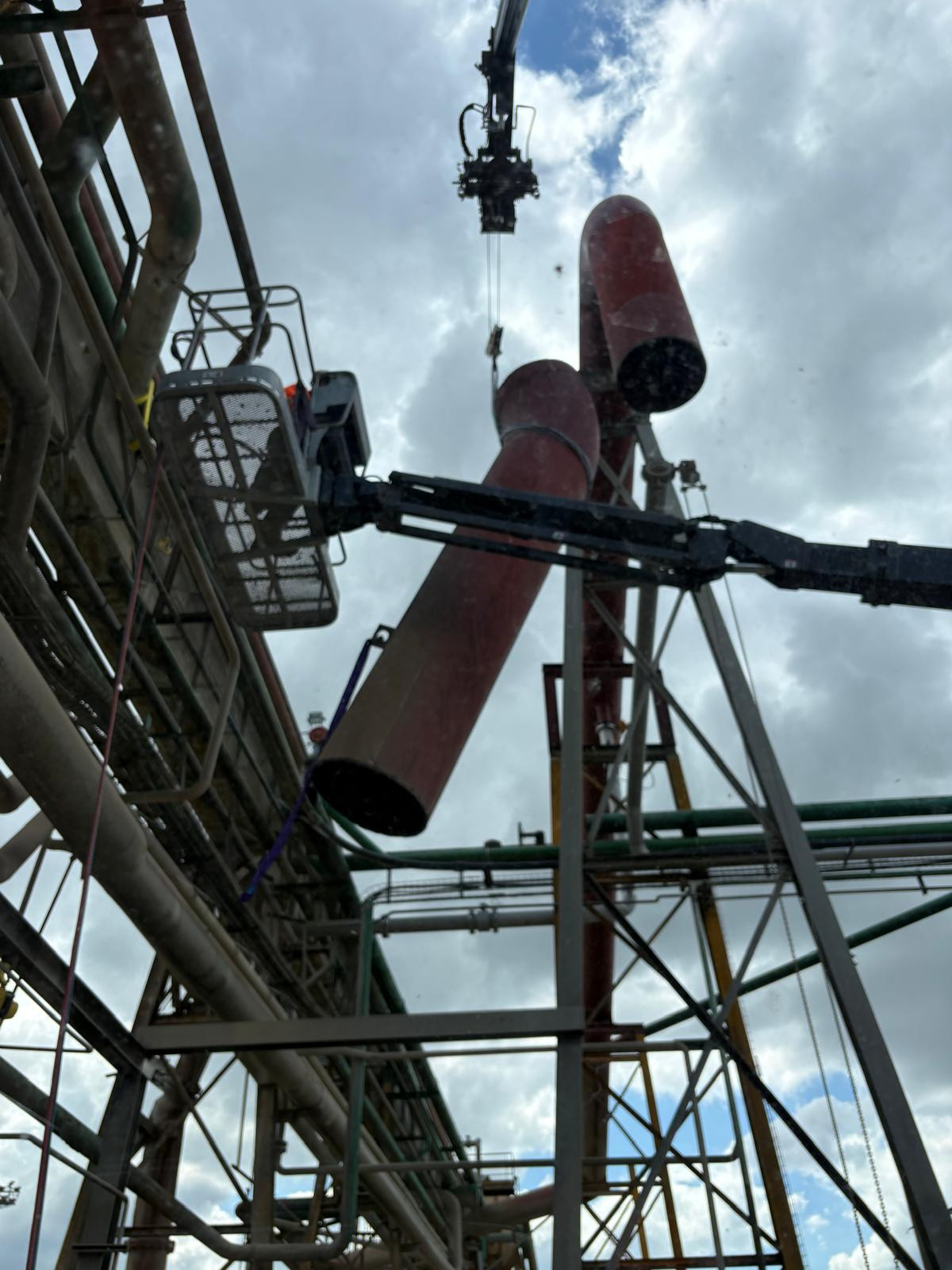

• La dépose du tronçon de refoulement existant depuis la pompe jusqu’à la zone de jonction.
• La découpe, la préparation et le nettoyage de la bride de raccordement de la pompe.

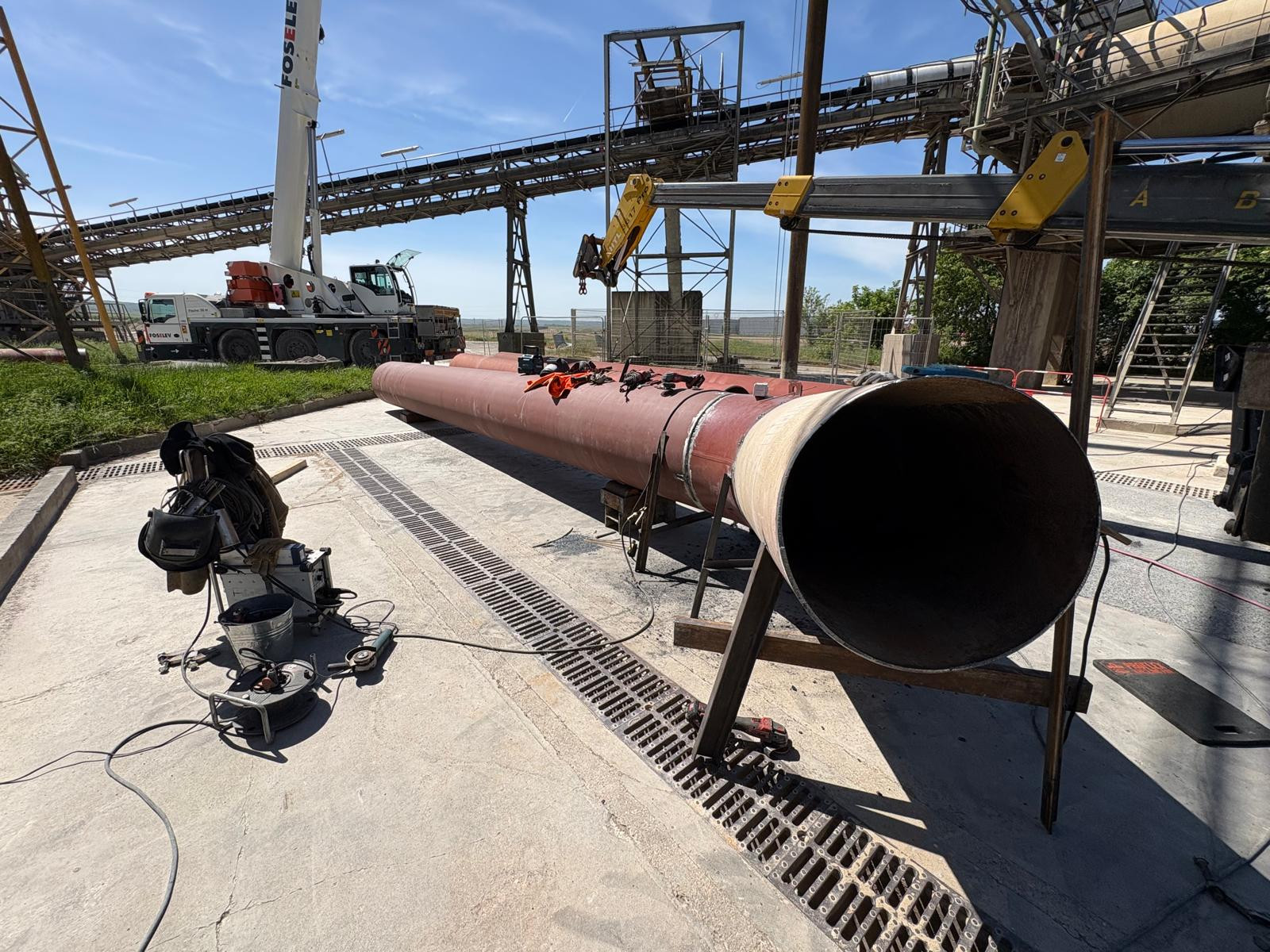

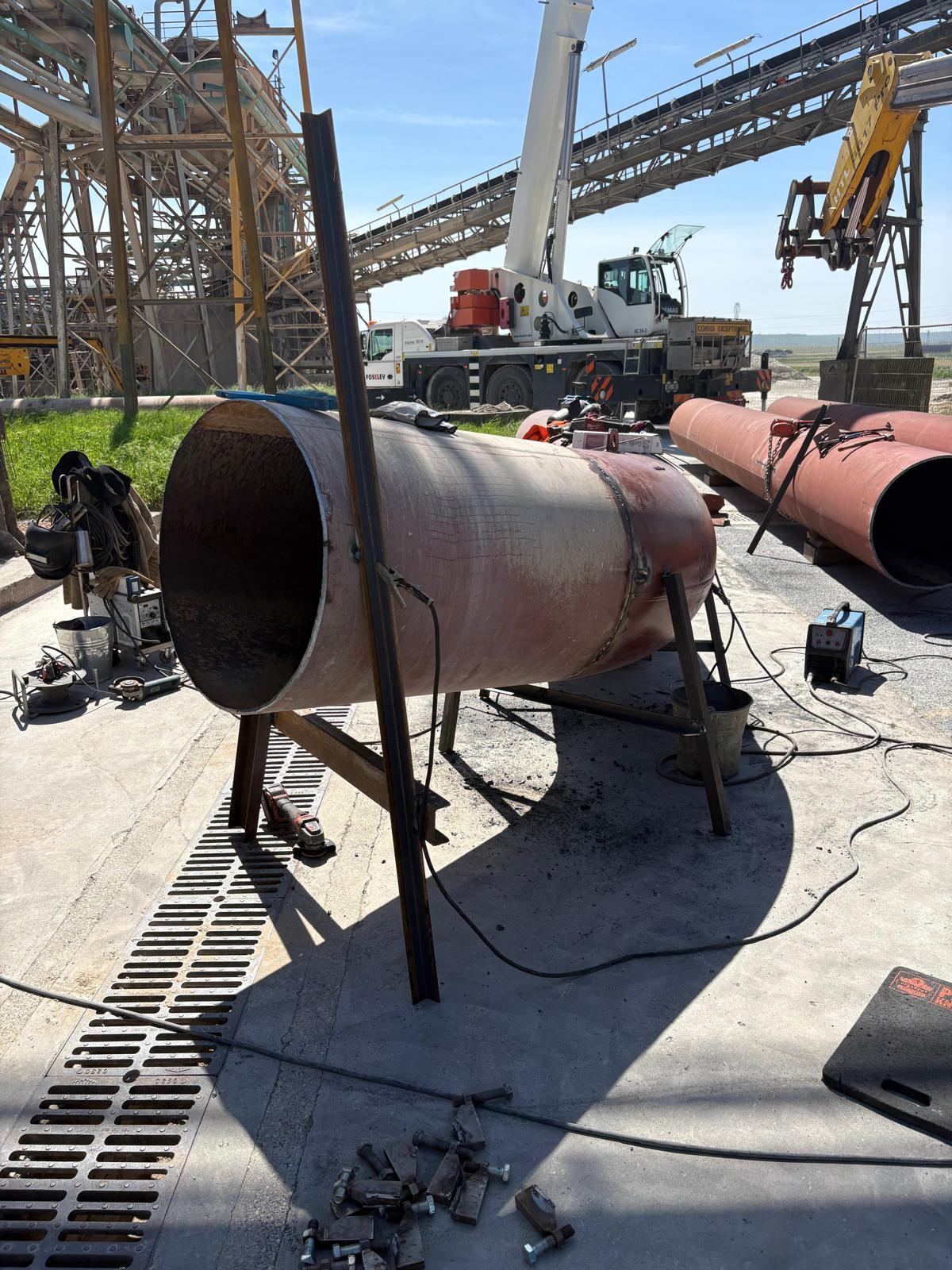

• La fabrication et la pose d’un nouveau refoulement en tube DN800 – épaisseur 16 mm, réalisé à l’identique de l’existant.

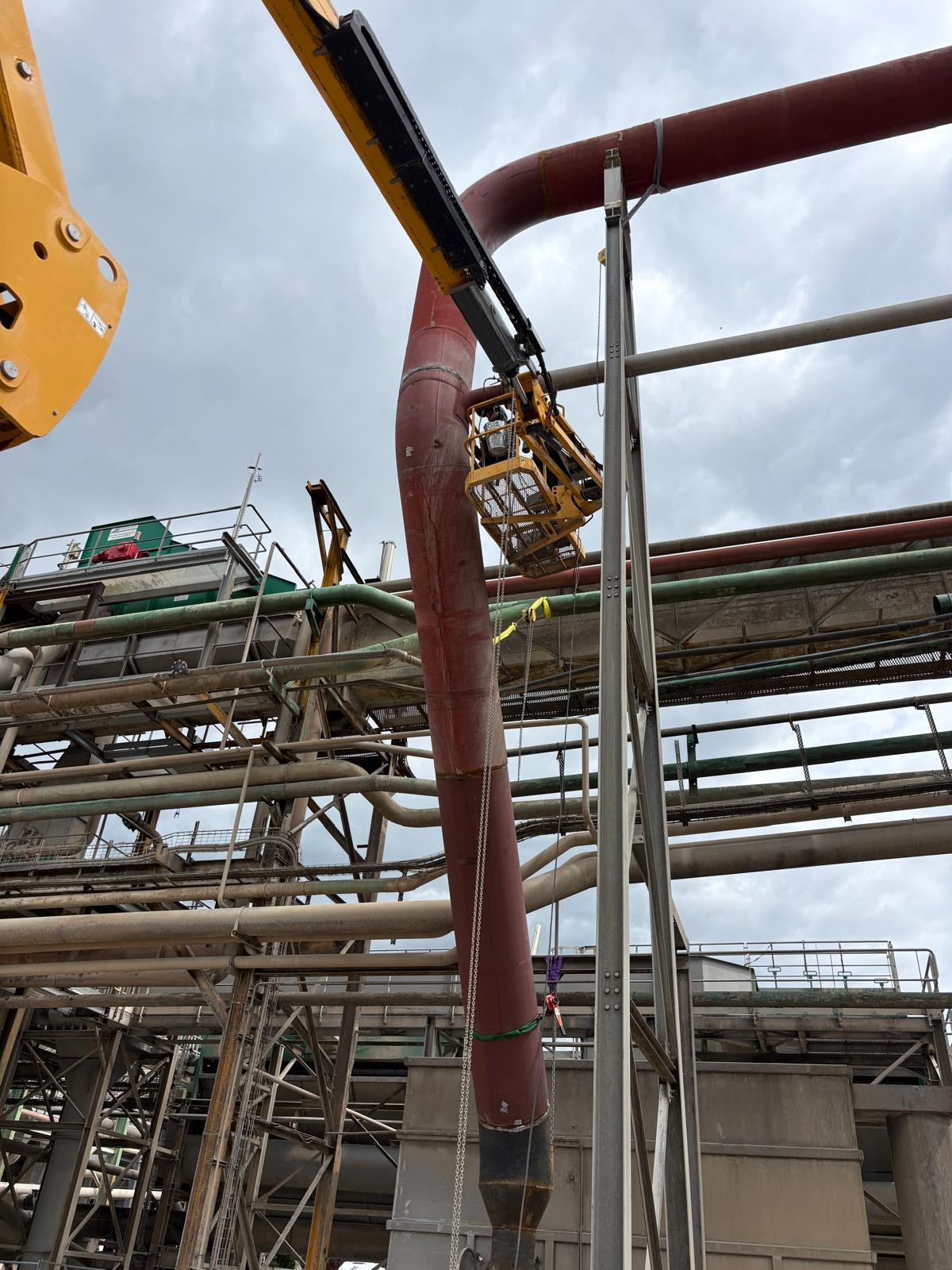

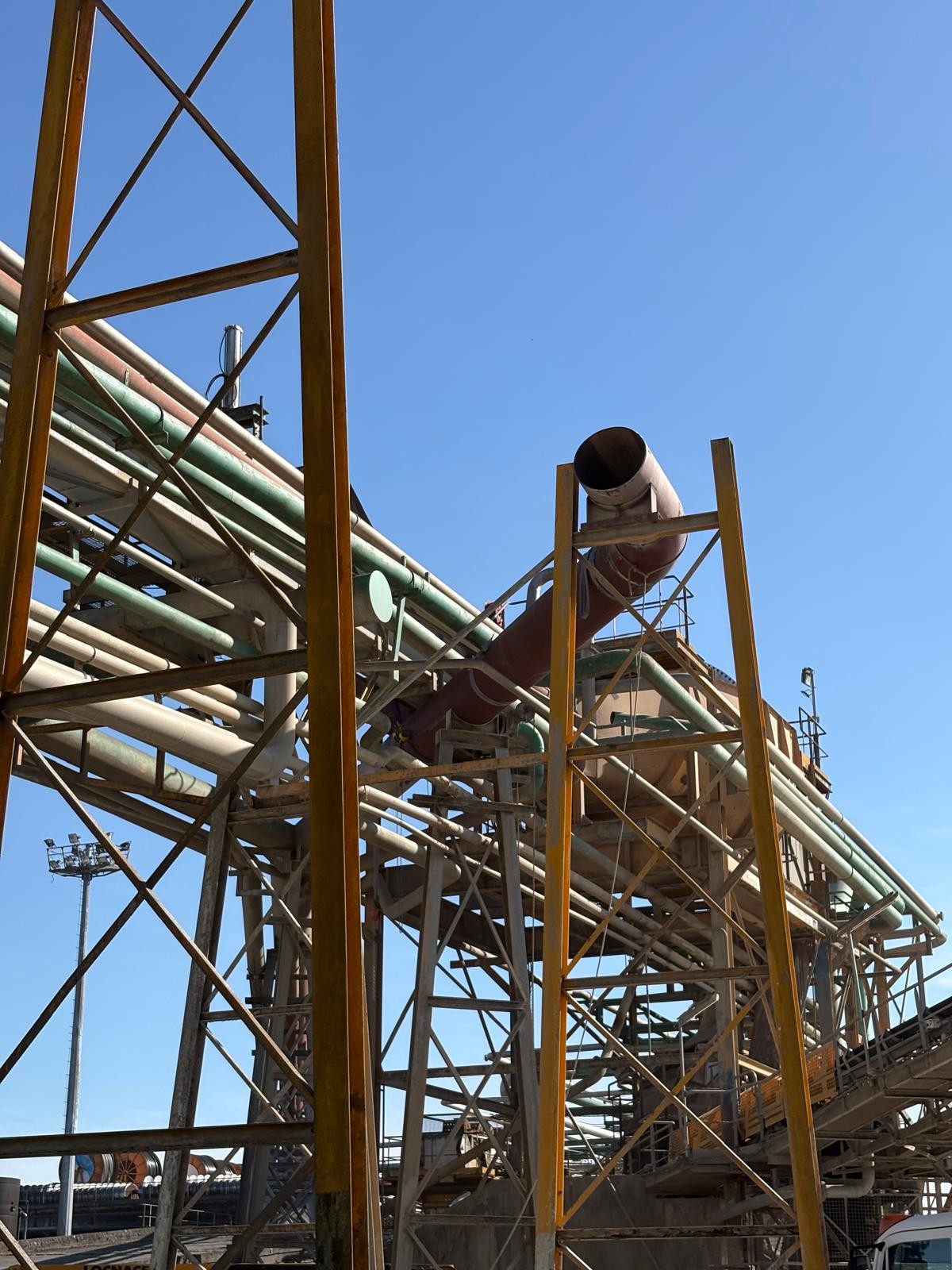

• Le remplacement de portions de tuyauterie, notamment au niveau du coude, avec réutilisation et adaptation des éléments existants.
• La réalisation d’un nouveau piquage avec mise en place d’une selle de renfort conformément à l’existant.
• Le remplacement du tronçon de tuyauterie situé sous la nochère.
• La mise en place de renforts par plaquage en acier d’épaisseur 12 mm sur les zones identifiées.

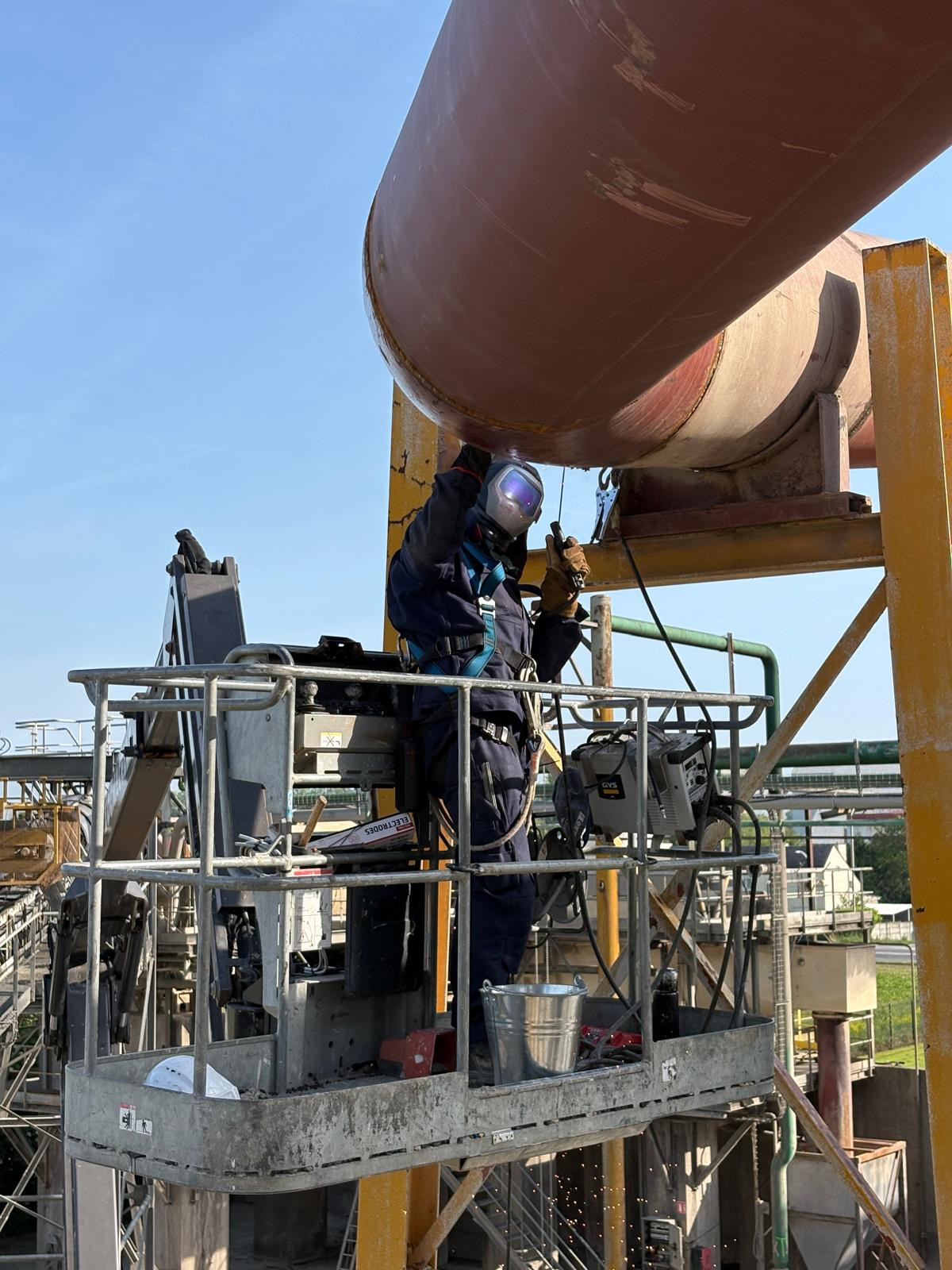

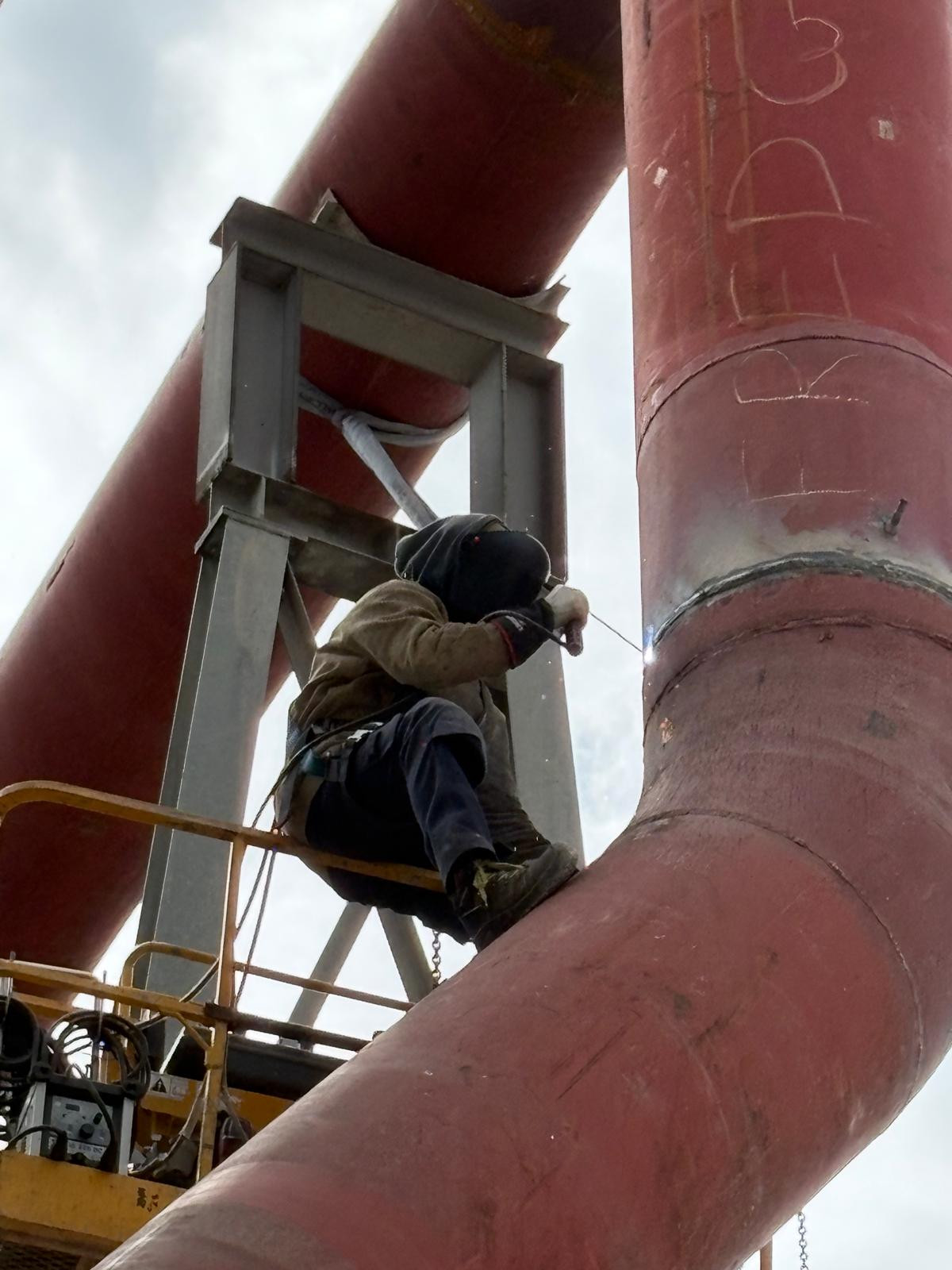

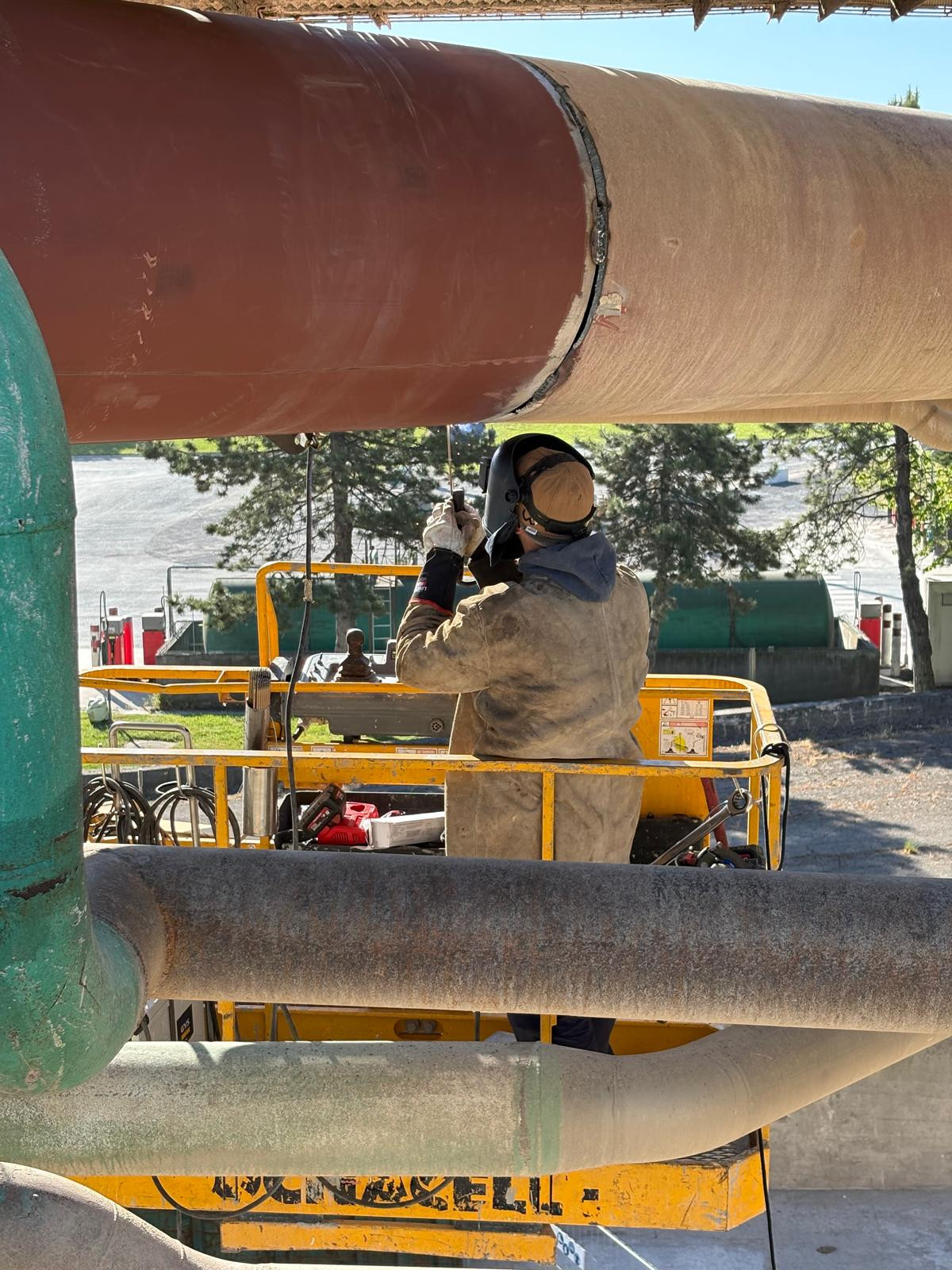

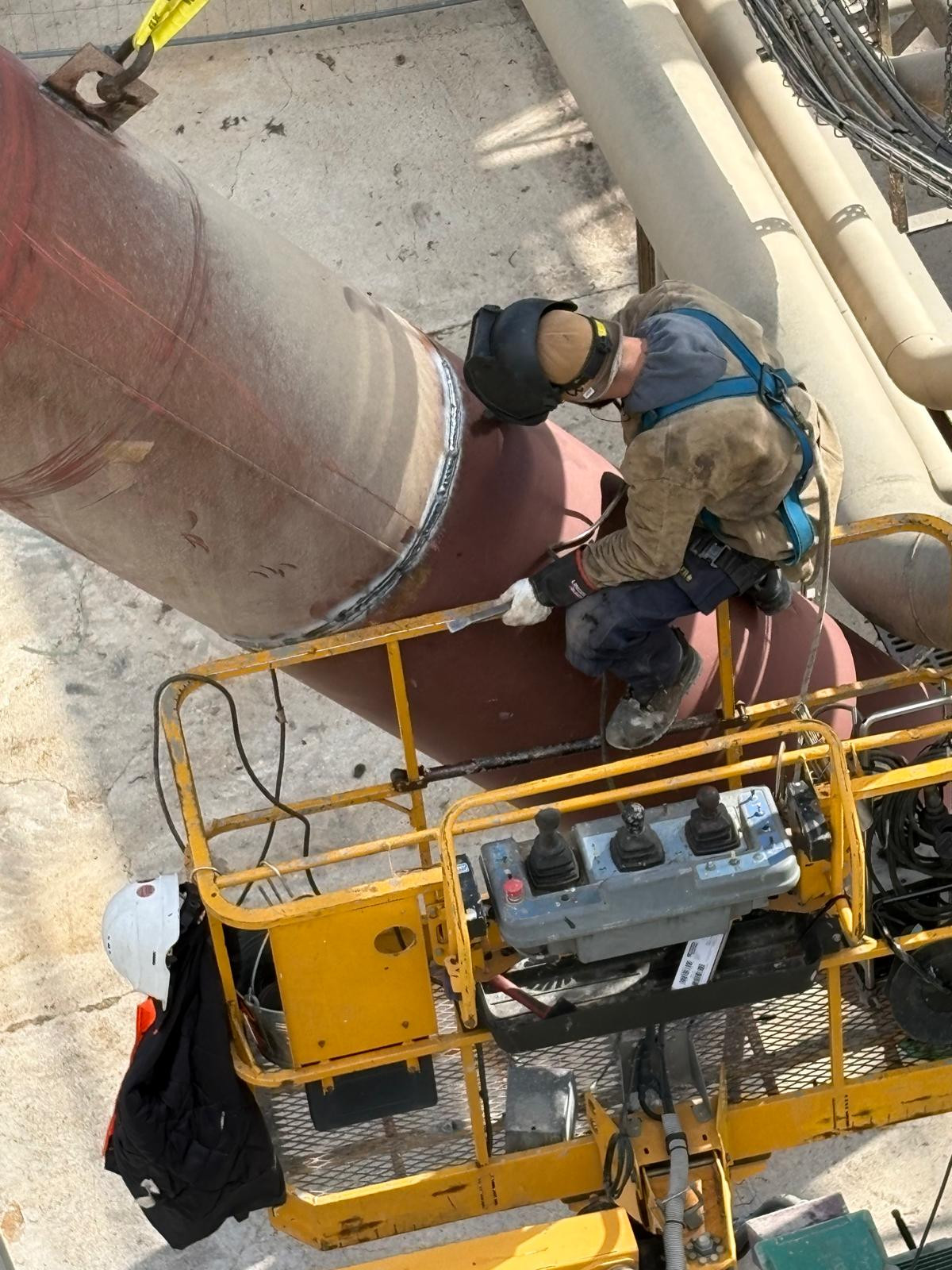

• La réalisation des assemblages par soudage multipasses :
  • première passe en soudage TIG ;
  • passes complémentaires en électrodes enrobées.
• L’application d’une protection anticorrosion par mise en peinture rouge brun des tuyauteries.
• La réception commune des travaux, suivie du nettoyage et du repli du chantier.

Les points forts de cette intervention

✔ Intervention sur une tuyauterie industrielle de grand diamètre DN800

✔ Fabrication et adaptation sur mesure d’un réseau existant

✔ Réalisation de soudures multipasses combinant TIG et électrodes enrobées

✔ Maîtrise des opérations de découpe, modification et assemblage sur site

✔ Utilisation de moyens de levage adaptés pour la manutention d’éléments de grande dimension

✔ Intervention sur une installation existante avec respect des exigences qualité et sécurité

✔ Réalisation d’un réseau conforme à l’existant pour garantir la continuité et la fiabilité de l’installation
